O que é uma máquina de corte a plasma pórtico

Em oficinas de metalurgia, muitas vezes você vê um grande equipamento abrangendo placas de aço-que se assemelha a um pequeno pórtico, movendo-se de forma flexível com uma tocha de corte para cortar instantaneamente formas precisas de placas de metal grossas. Este é ummáquina de corte a plasma pórtico. É um equipamento de usinagem CNC que combina tecnologia de corte a plasma com uma estrutura mecânica tipo pórtico, projetada especificamente para o corte de diversas chapas metálicas. Desde pequenas peças para gabinetes de máquinas até grandes componentes estruturais de aço para navios e pontes, é indispensável.

Princípio básico de funcionamento: como uma "faca elétrica" de alta-temperatura corta metal?

Muitas pessoas estão curiosas para saber como ele pode facilmente “cortar” placas de aço com dezenas de milímetros de espessura. O princípio básico é bastante simples:

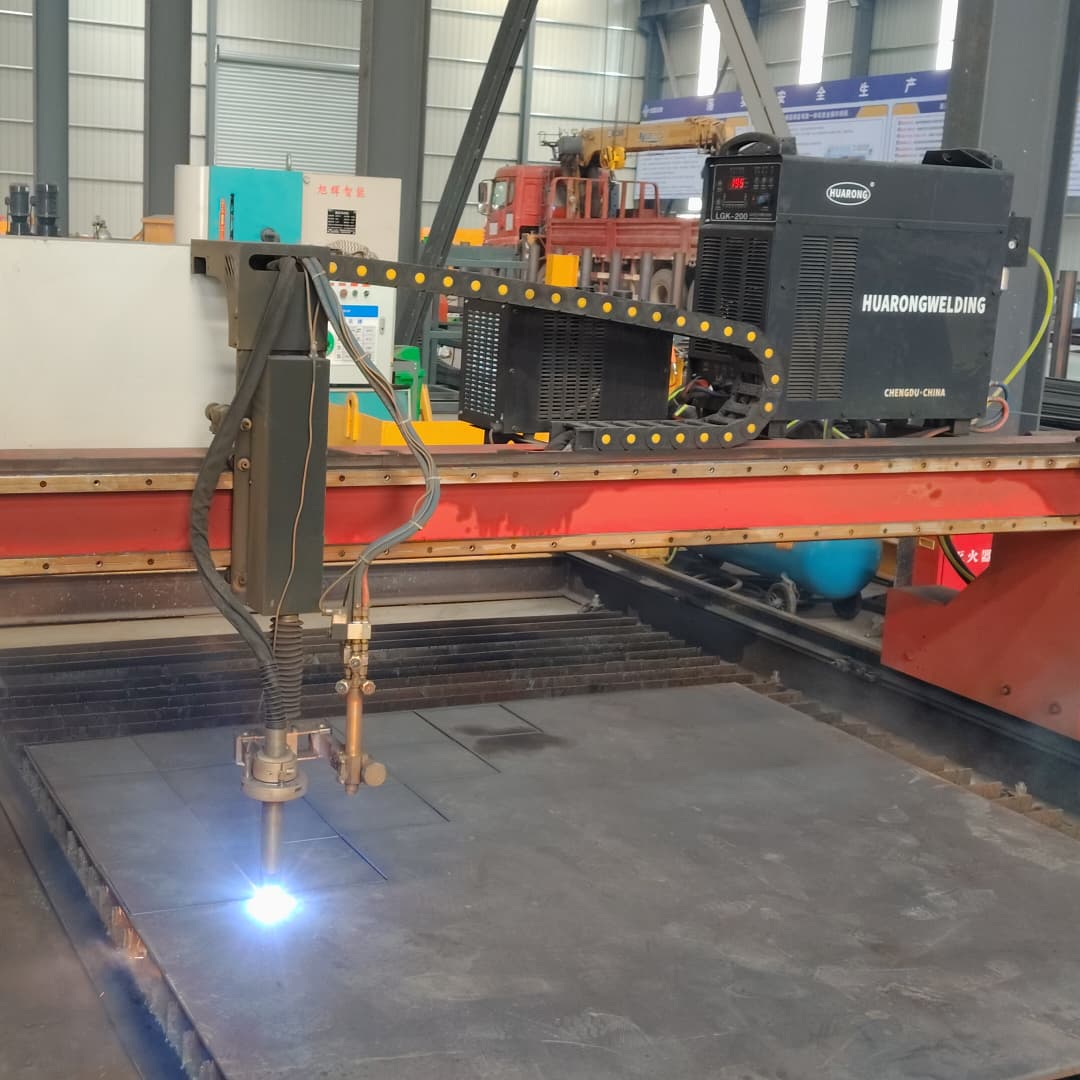

d24c8786dafa01de0ac4e6cde2496a0f

Ionização de gás:

O equipamento introduz primeiro ar comprimido, nitrogênio ou uma mistura de gases como gases de trabalho. A eletricidade de alta-frequência e alta{2}}tensão ioniza o gás, transformando-o em um fluxo de plasma de-alta-temperatura (até 30.000 graus) e alta-velocidade-este é o "núcleo de energia" do processo de corte.
Compressão de arco:

Quando o gás ionizado passa pelo bico de precisão da tocha de corte, ele é intensamente comprimido, formando um jato de plasma altamente concentrado, semelhante a uma "faca elétrica" afiada.
Derretimento e sopro:

O jato-de alta temperatura impacta a superfície do metal, derretendo instantaneamente o metal localizado. Simultaneamente, um fluxo de ar de alta-velocidade sopra para longe a escória de metal fundido. À medida que a tocha se move ao longo de um caminho predefinido, um corte limpo é formado.
Controle CNC:

Todo o processo é controlado com precisão por um sistema CNC. Parâmetros como velocidade de corte, taxa de fluxo de gás e distância do eletrodo podem ser ajustados com precisão para garantir a precisão do corte.

Componentes principais: os principais determinantes do desempenho do equipamento

A qualidade de uma máquina de corte a plasma pórtico depende principalmente destes componentes principais:

Estrutura do pórtico:Utilizando uma estrutura soldada em tubo quadrado, submetida a tratamento de alívio de tensões por envelhecimento vibratório, possui alta rigidez e é resistente à deformação. Seu vão lateral varia de 3 metros a 8 metros, podendo ser customizado para comprimentos estendidos. Ele constitui a base para a operação estável do equipamento.

Tocha de corte e eletrodo:A tocha de corte é o componente que realiza diretamente o corte. O bocal interno é responsável pela compressão do arco elétrico, e o eletrodo é fundamental para gerar o arco. Ambos exigem sistemas de refrigeração a água-ou a ar-para prolongar sua vida útil.

Sistema de acionamento:A maioria emprega unidades-de dupla face, combinadas com cremalheiras de precisão e guias lineares, garantindo uma operação suave e uma precisão de movimento de 0,01 mm/passo, garantindo uma trajetória de corte consistente.

Sistema CNC:O "cérebro" do equipamento, suporta importação de desenhos CAD e programação-no local, tornando a operação muito conveniente.
