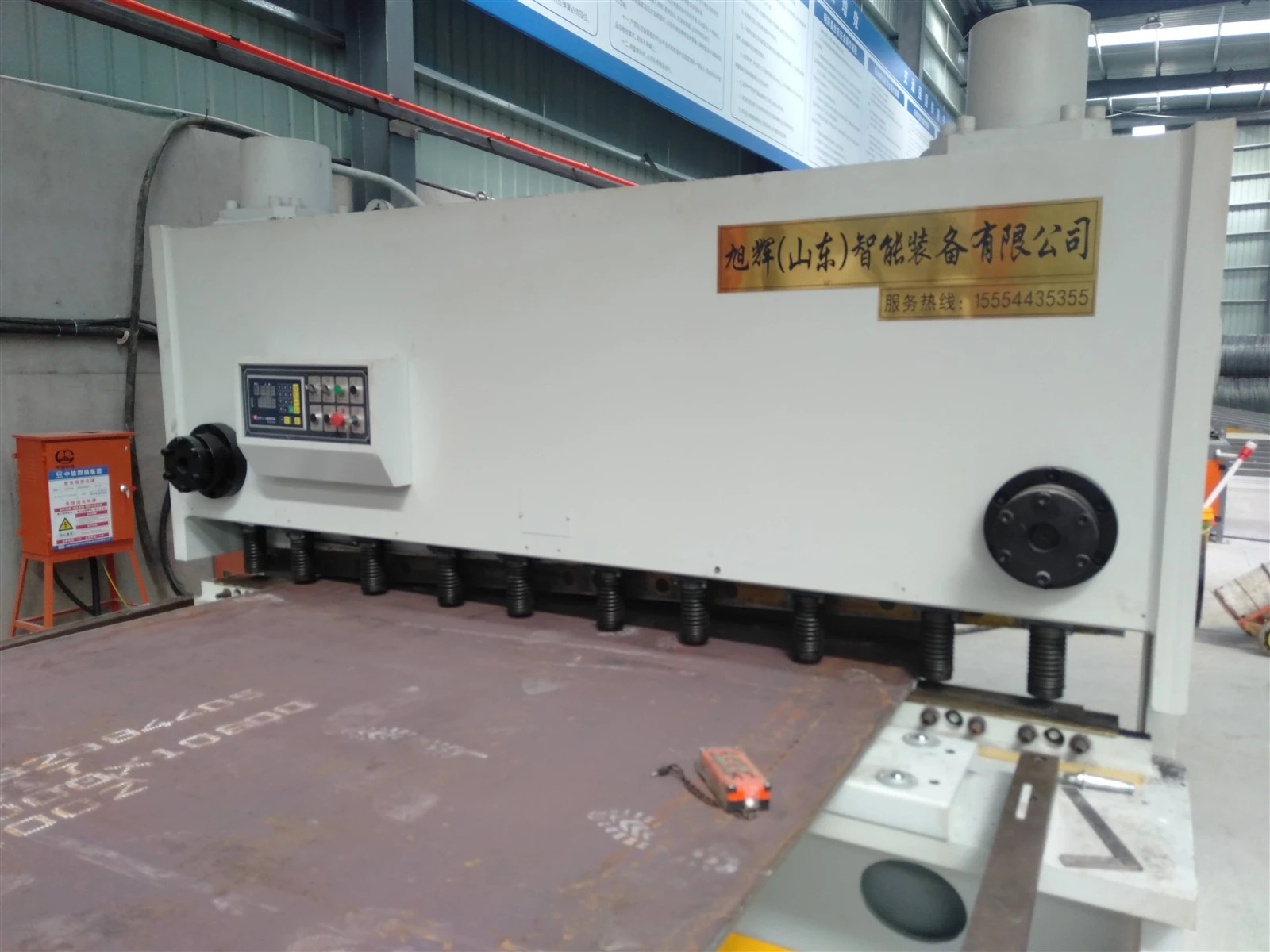

Omáquina de corte hidráulicaé um equipamento essencial para obter corte de chapas de alta{0}precisão na área de processamento de metal. Ele fornece força de cisalhamento controlável por meio de um sistema de transmissão hidráulica, atendendo aos requisitos de processamento de diversas especificações, desde chapas ultra-finas até grossas. Seu núcleo técnico reside na operação coordenada do sistema hidráulico e no controle de precisão.
Sistema Estrutural Central
O equipamento é composto por cinco módulos principais, que trabalham em conjunto com precisão para completar todo o processo, desde a alimentação até o corte.
Corpo-de alta resistência:Feito de placas de aço Q345B de alta{0}}qualidade soldadas entre si, ele passa por tratamento de recozimento para eliminar tensões internas, garantindo nenhuma deformação durante operação-de longo prazo. O meio do corpo da máquina está equipado com um apoio de ferramenta inferior fixo e um dispositivo de suporte de material ajustável. A altura do suporte pode ser ajustada continuamente na faixa de 80–300 mm, atendendo aos requisitos de suporte de placas de diferentes espessuras.
Unidade de acionamento hidráulico:Os componentes principais incluem uma bomba variável, um acumulador, cilindros duplos e uma válvula proporcional eletro{0}}hidráulica. A combinação de bombas variáveis e acumuladores para fornecimento de óleo garante força de cisalhamento suficiente e reduz o consumo de energia-economizando aproximadamente 25% em comparação com sistemas tradicionais de bombas-de deslocamento fixo. Os cilindros duplos de óleo adotam tecnologia síncrona. Através do feedback de servoválvulas de precisão e réguas de grade, a precisão da sincronização pode atingir ±0,03 mm.
Atuador de corte:O apoio superior da faca é equipado com lâminas substituíveis acionadas para baixo por força hidráulica em um ângulo de inclinação de 1 grau a 2 graus. Este método de corte progressivo reduz o consumo de energia em mais de 30%. A folga da lâmina é ajustada por uma engrenagem helicoidal elétrica e um mecanismo helicoidal, que calcula automaticamente o valor ideal da folga com base na espessura da folha.
Sistema de controle numérico:Os modelos convencionais adotam uma combinação PLC-tela sensível ao toque, apresentando centenas de bibliotecas de parâmetros de processamento padrão e suporte para armazenamento de programas personalizados.
Sistema de proteção de segurança:Equipado com botões de operação bi-manuais, dispositivos de proteção fotoelétricos e travas mecânicas de segurança. O sistema bloqueia automaticamente o descanso da ferramenta quando a energia é desligada.
Princípio Básico de Trabalho
O equipamento consegue cortes precisos através da ação combinada de transmissão hidráulica e cisalhamento mecânico.
Alimentação e posicionamento:As placas são transportadas para a área de corte pelo mecanismo de alimentação automática. O sensor fotoelétrico detecta a posição da borda e envia feedback ao sistema de controle para posicionamento preciso.
Estabelecimento de pressão:O motor aciona a bomba hidráulica para gerar óleo de alta-pressão, que é regulado pela válvula proporcional eletro{1}}hidráulica antes de entrar nos cilindros duplos. A pressão do sistema é monitorada em tempo real e mantida dentro da faixa definida.
Corte progressivo:Quando a pressão atinge o limite, o apoio superior da ferramenta corta gradualmente a chapa em um ângulo inclinado. Através do princípio da alavanca, a força de cisalhamento é amplificada, permitindo fácil corte de aços especiais de até 40 mm de espessura.
Retornar e redefinir:Após o corte, o sistema hidráulico permite que o apoio superior da ferramenta retorne rapidamente pelo circuito diferencial, melhorando o ritmo operacional. Enquanto isso, o dispositivo de proteção contra sobrecarga abre automaticamente a válvula de alívio quando a força de cisalhamento excede o limite para evitar danos ao equipamento.
Principais vantagens
Em comparação com máquinas de corte mecânico e corte manual, as máquinas de corte hidráulico alcançam melhorias abrangentes em eficiência, precisão e custo.
- Melhoria de eficiência: capacidade aumentada em 30%, adequada para produção em-grande escala
A combinação de um acionamento hidráulico e um sistema de automação aumenta significativamente a eficiência operacional.
Velocidade de corte:Modelos-de última geração podem realizar de 15 a 20 cortes por minuto. Combinada com um sistema de alimentação automática, a capacidade de produção é 30% superior à das tesouras mecânicas tradicionais.
Operação contínua:O acionamento síncrono de-cilindro duplo e o design de retorno rápido permitem uma capacidade de produção diária de até 50 toneladas (9 horas).
Integração de processos:Alguns modelos integram processos de alimentação, corte e blanking, reduzindo o tempo de transporte do material.
- Aprimoramento de precisão: precisão-milimétrica, taxa de qualificação do produto acabado acima de 99%
Graças à tecnologia de controle de precisão, a precisão do processamento excede em muito os padrões da indústria.
Precisão dimensional:O controle de circuito fechado-com uma régua de grade e servo acionamento garante erro de comprimento de corte menor ou igual a ±0,05 mm e erro de ângulo de ± 0,1 grau, superando o padrão da indústria de ± 1 grau.
Consistência:O controle digital elimina variações na operação manual. O desvio dimensional no processamento em lote é inferior a 0,3 mm e a taxa de qualificação aumentou de 85% (manual) para mais de 99%.
Compatibilidade de materiais:A otimização de parâmetros permite que a máquina processe aço carbono, aço inoxidável e ligas de titânio. As bordas cortadas são lisas e sem rebarbas-, não necessitando de desbaste adicional.
